俗稱金剛石金剛石'金剛鉆'。也就是我們常說的鉆石的原身，它是一種由碳元素組成的礦物，是自然界由單質(zhì)元素組成的粒子物質(zhì)，是碳同素異形體(金剛石，石墨烯，富勒烯，碳納米管，藍絲黛爾石等)。

金剛石是地球上發(fā)現(xiàn)的許多天然存在中最硬的物質(zhì)。同時，金剛石不僅在地球上產(chǎn)生，而且在隕石中也發(fā)現(xiàn)了金剛石的生成態(tài)階段。

石墨能在高溫高壓下形成人造金剛石， 也是貴重寶石。中國也有制造金剛石的技術(shù) 。石墨和金剛石的物理性質(zhì)完全不同。

形成天然金剛石：

在地表下約100km高溫高壓火山區(qū)

火山噴發(fā)會把金剛石帶出地面

金剛石過高溫高壓合成金剛石

在狹小的空間產(chǎn)生高壓和高溫

高壓：55,000 大氣壓，相當于5000輛家用車壓在罐子上的壓力

高溫: 1500°C ，相當于鐵的熔點

金剛石的物理性質(zhì)：

光學:完整光滑的金剛石光澤強，有光、電、熱、摩擦。

熱：高熔點，低比熱容，低線膨脹系數(shù)。最高熔點為(3700±100）℃

電磁學：Ⅰ型金剛石電阻率高，接近工業(yè)絕緣體，Ⅱ半導體為型金剛石。

密度：理論密度=3.51525g/cm3 測定密度ρ=3.51524g/cm3.人造金剛石的堆積密度一般為1.5~2.1g/cm3.顆粒越規(guī)則，堆積密度越大。

金剛石的化學性質(zhì)：

親水性：金剛石不侵入水，易沾油。

化學穩(wěn)定性：在室溫下，金剛石對酸、堿、鹽等化學試劑表現(xiàn)為惰性，王水也不與之發(fā)生化學反應(yīng)。加熱1000℃除個別氧化劑外，不受化學試劑腐蝕。

熱穩(wěn)定性(氧化性)：在純氧中達到600℃以上時，金剛石開始失去光澤，出現(xiàn)黑色表皮灰燼；700~800℃開始燃燒。空氣中開始氧化的人造金剛石溫度為740~840℃；燃燒溫度為850~1000℃。

石墨化現(xiàn)象：在惰性氣氛中，當加熱到一定的高溫時，石墨化現(xiàn)象會發(fā)生，高于或等于1500℃，非氧化介質(zhì)轉(zhuǎn)化為C石墨 當氧氣很少時，石墨化在1000℃以下低溫開始。1400℃以下石墨化實際上是氧的作用。

金剛石的力學性質(zhì)：

硬度：舊莫氏硬度10級，新莫氏硬度15級；維氏硬度約100GPa；努氏硬度(HK）約為90GPa(人造金剛石努氏硬度約70GPa)。金剛石是任何硬度標準中最硬的物質(zhì)。

晶面解理與脆性:金剛石硬脆，與金剛石晶體結(jié)構(gòu)密切相關(guān)。金剛石是立方晶體，晶體形狀為八面體。

強度：金剛石是世界上強度最高的材料，但很難測量。金剛石的強度受雜質(zhì)和晶體缺陷的影響較大，小顆粒金剛石的強度大于大顆粒金剛石。

彈性模量和壓縮系數(shù)：金剛石具有特殊的彈性，用x射線和超聲波傳播速度測量，所有物質(zhì)中金剛石的彈性模量最高，楊模量E=1052GPa，體積模量(壓縮模量)K=500GPa。

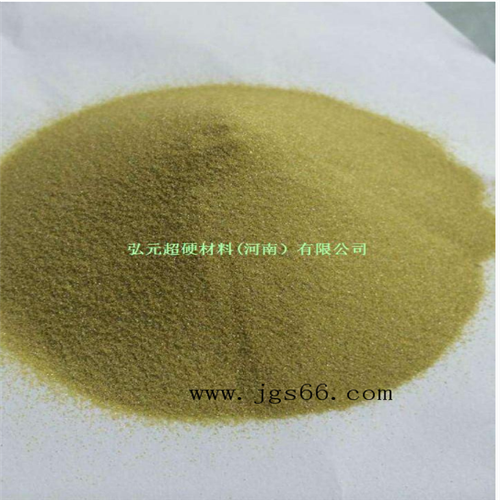

金剛石微粉是一種新型的超硬超細磨料，由人造金剛石單晶經(jīng)過特殊工藝加工而成。是研磨拋光硬質(zhì)合金、陶瓷、寶石、光學玻璃等高硬度材料的理想原料。金剛石制品是由金剛石材料制成的工具和部件，應(yīng)用廣泛。金剛石微粉及其產(chǎn)品廣泛應(yīng)用于汽車、機械、電子、航空、航天、光學儀器、玻璃、陶瓷、石油、地質(zhì)等部門。隨著技術(shù)和產(chǎn)品的不斷發(fā)展，金剛石微粉及其產(chǎn)品的應(yīng)用領(lǐng)域仍在擴大。

一般為0-0.5微米金剛石微粉至6-拋光12微米金剛石微粉；10-15微米至22-研磨36微米；12-粗者用22微米精磨。
